Топливо
Паропроизводительность, кг/час

Паровой котел КПа 300 М в Новосибирске

Цена 662 000 рублей с НДС

Цена на паровой котел КПа 300 М с доставкой от 672 000 рублей с НДС
Условия поставки:
В наличии на складе
ТК по России и Казахстану
Безналичный расчет

Паровой жаротрубный котел

Работает с горелками различных производителей

Удобно размещается в маленьких котельных

Плавная выработка пара даже при подпитке холодной водой, без температурных колебаний

Дымосос не требуется, работает на самотяге

С котлом поставляется полный комплект запорной арматуры и КИП

Для очистки поверхностей нагрева от сажи остановка котла не требуется

Температура пара до 115 °С, регистрация в Ростехнадзоре не требуется

Технические характеристики
Комплект поставки
Дополнительно потребуются
Отзывы
Тип котла Жаротрубный Полный объем котла, м³ 1.17
Паропроизводительность, кг/час 300 Объем паровой части, м³ 0.10
Тепловая мощность, кВт 220 Аэродинамическое сопротивление, Па (мм. вод. ст.) 11
Диапазон регулирования теплопроизводительности, % 40-100 Тяга Естественная
Топливо Мазут Объем топочной камеры, м³ 0.46
Низшая теплота сгорания топлива МАЗУТ, кКал/кг 9260 Размер топочной камеры, диаметр*глубина, мм 700*1200
КПД (МАЗУТ), не менее, % 80 Присоединительные размеры выхода пара, Ду 50
Расход топлива при максимальной нагрузке котла (МАЗУТ), кг/ч 23 Присоединительные размеры по водяному тракту, Ду 25
Расход условного топлива, кг/ч 30 Присоединительные размеры по дымовым газам / диаметр дымовой трубы, мм 200
Температура пара, °C 95, 110, 115 Габаритные размеры, длина*ширина*высота, мм 2900*1250*1500
Избыточное давление пара, не более, МПа 0.07 Масса, кг 1200
Избыточное давление пара, не более, кгс/см² 0.7 Марка котла STEAMEXPERT

Это устройство работает со вспомогательным оборудованием, которое приобретается отдельно. Если вы хотите сразу узнать стоимость всей установки, добавьте заинтересовавшие вас позиции в корзину. Чтобы точно расчитать стоимость доставки до вашего объекта, укажите его адрес в корзине и оправьте нам заявку. Обычно мы отвечаем в течение дня.

Щит управления КПа на мазуте Щит управления КПа на мазуте
Тип управляемого оборудования
Паровой котел КПр
115 540
Дымовая труба КП (Е) Труба дымовая КП (Е)
Цена скоро
появится
Водоподготовка парового котла Водоподготовка парового котла
Цена скоро
появится
Горелка СибСтронг мазутная Горелка мазутная СибСтронг IL-3S2A
Топливо
Мазут
Мощность горелки, КВт
200-700
Цена скоро
появится
Об этом товаре еще нет отзывов. Будьте первым!
Оставьте ваш отзыв
Котел паровой КПа 300 М
Котел паровой КПа 300 на мазуте
Паровой мазутный котел КПа 300
Паровые мазутные котлы КПа 300 производство
Паровой котел КПа 300 М изготовление
Изготовление парового котла КПа 300 на мазуте
Мазутный паровой котел КПа 300 изготовление

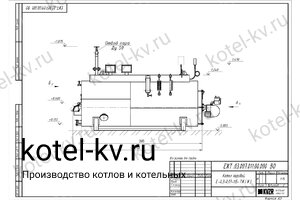

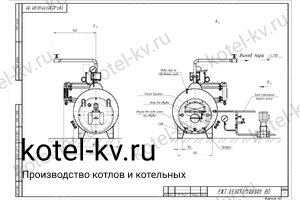

Паровой котел КПа 300 на мазуте конструкция
Мазутный паровой котел КПа 300 конструкция
Паровой котел КПа 300 на мазуте устройство

Паровой котел КПа 300 М

Паровой котел КПа 300 на мазуте

Мазутный паровой котел КПа 300

Производство паровых мазутных котлов КПа 300

Изготовление парового котла КПа 300 М

Паровой котел КПа 300 на мазуте изготовление

Изготовление мазутного парового котла КПа 300

Конструкция парового котла КПа 300 на мазуте

Конструкция мазутного парового котла КПа 300

Устройство парового котла КПа 300 на мазуте

Паровой котел КПа М 300 кг пара в час на мазуте.

Основные характеристики:

  • паропроизводительность 300 кг пара в час
  • максимальная температура пара 115 град;
  • давление пара 0.07 МПа, 0.7 кгс/см2;
  • тепловая мощность 0. 22 МВт, 220 КВт;
  • топливо – мазут;

Подобрать требуемую мощность парового котла для вашего предприятия вы можете по ссылке.

Сравнивая цены на паровые котлы в Новосибирске, обратите внимание на комплектацию!

Комплект поставки котла нашего производства:

Схема подключения арматуры парового котла Схема подключения арматуры парового котла

  • Котельный блок КПа-300 М - 1 шт
  • Предохранительный клапан парового котла КПС 0,5 - 2 шт
  • Вентилятор ВЦ 14-46 №2 с дв. 0,37/1500 - 1 шт
  • Вентиль 15Б1П Ду 15 Ру 16 - 1 шт
  • Вентиль 15Б1П Ду 20 Ру 16 - 1 шт
  • Вентиль 15Б1П Ду 25 Ру 16 - 2 шт
  • Указатель уровня 12кч11бк №4 - 2 шт
  • Запорное устройство указателя уровня 12б2бк Ду 20 - 2 шт
  • Вентиль 15кч18п Ду 50 Ру 16 - 1 шт
  • Клапан обратный муфтовый Ду 25 Ру 25 - 1 шт
  • Кран трехходовой 11б38бк2 Ду 15 (под манометр, пар) - 3 шт
  • Манометр ДМ2005Сг (ТМ-610.05) 1,0 кгссм2 для КП - 2 шт
  • Манометр МП160 6 кгс/см2 - 1 шт
  • Трубка сифонная (Перкинса) прямая - 2 шт

Дополнительно для подключения вам потребуются

  • Питательный насос TOP-S 25/13 DM PN6/10
  • Мазутная горелка PN 30 D или комбинированная горелка газ/мазут KPBY 70 MH
  • Автоматика
  • Труба дымовая КПа-300 М - 1 шт
  • Водоподготовка (подбирается на основании химического анализа воды)

Устройство и описание

Промышленный паровой котел КПа 300 мазутный жаротрубный, состоит из двух жаровых труб из листа 5. Пространство между обечайками заполняется водой, сверху устанавливается паросборник, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части топки устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель.

На фронт мазутного котельного блока крепится горелка. В топочной камере происходит горение топлива. Газы выходят из топки в верхней части и сразу поступают в дымовую трубу. Дымосос для КПа 300 М не требуется, парогенератор работает на самотяге.

Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

На паросборник устанавливаются 2 предохранительных клапана марки КПС-0.5.

Принцип работы парового котла КПа 300 М

Газ сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный температурой до 115 град. При необходимости парогенератор может производить пар меньшей температуры – 95 град и меньше.

Дымовые газы проходят трубную систему и поступают в дымовую трубу.

Паровой котел КПа М 300 кг пара на мазуте должен быть укомплектован автоматикой. Автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане.

Температура сухого насыщенного пара в парогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактном манометре. Автоматика парового котла по заданному давлению производит управление горелкой и, следовательно, интенсивностью горения.

Вода для паровых котлов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Подключение котла КПа 300 М

Подключение и монтаж производятся по проекту.

Схема подключения парового котла на мазуте Схема подключения парового котла на мазуте Для ввода парового котла на мазуте в эксплуатацию требуется проведение ПНР и получение в Ростехнадзоре разрешения на ввод мазутного котла в эксплуатацию. Ростехнадзор проверяет правильность выполнения монтажных и пусконаладочных работ, а также соблюдения требований правил охраны труда.

Вариант подключения арматуры парового котла.

Схема подключения мазутного котла КП

На нашем заводе вы можете купить все необходимое оборудование для подключения парового котла КПа-300 М в Новосибирске.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований

  • Инструкции по эксплуатации
  • Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0.07 Мпа (0.7 кгс/см2)
  • Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Паровой мазутный котел КПа-300 должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию парового котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации котла КПа 300 М представлены в паспорте и руководстве по эксплуатации.

Гарантии изготовителя

На заводе изготовителе мазутный паровой котел КПа 300 М подвергается гидравлическому испытанию давлением 0,2 МПа (2 кгс/см2).

Гарантийный срок - 24 месяца со дня отгрузки с завода.

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Срок эксплуатации парового котла 10 лет.

Описание товара

    Купить Паровой котел КПа 300 М в Новосибирске

    Для получения консультации укажите номер вашего телефона
    Еще больше видео на нашем канале

    Паровой котел КПа 300 М (производительность 300 кг пара в час, максимальная температура пара 115 С°, давление пара 0.07 МПа (0.7 кгс/см²), тепловая мощность 0.22 МВт (220 КВт), топливо - мазут). Применяется для технологических целей в производстве.
