Котел КВм 1860 кВт с ТШПМ в Новосибирске

Цена 1 830 000 рублей с НДС

Цена на котел КВм 1860 кВт с ТШПМ с доставкой от 1 850 000 рублей с НДС
Условия поставки:
В наличии на складе
ТК по России и Казахстану
Безналичный расчет
Этот товар вы можете купить в лизинг

Модель с механической топкой с шурующей планкой ТШПМ

Дутье и тяга регулируются шиберами, поставляются в комплекте с котлом

Труба сталь 20 повышенной прочности устойчива к коррозии, обеспечивает высокую теплопроводность

КПД свыше 80 %, минимальный расход топлива

Компактные размеры

Выход на номинальную мощность - 2-4 часа

Запас по мощности 15 %, сверх номинальной

Требования к качеству питательной воды минимальны

В конструкции предусмотрены люки для очистки поверхностей нагрева

Отапливаемая площадь помещения от 15700 до 20400 м2, отапливаемый объем от 47000 до 61000 м3.

Температура 95 - 115 градусов.

Технические характеристики
Комплект поставки
Дополнительно потребуются
Отзывы
Марка котла Котел КВм, Котел средней мощности Масса, кг 5000
Максимальная тепловая мощность, кВт 1860 Вид топки Топка ТШПМ
Максимальная тепловая мощность, МВт 1.86 Отапливаемая площадь, м² 15700-20400
Максимальная тепловая мощность, Гкал 1.6 Отапливаемый объем, м³ 47000-61000
КПД (УГОЛЬ), не менее, % 80 Топливо Уголь, Твердотопливный
Аэродинамическое сопротивление, Па (мм. вод. ст.) 200 Тяга Уравновешенная
Расход топлива среднечасовой за отопительный сезон, кг/ч 185 Давление рабочей среды, МПа (кгс/cм²) 0.3-0.6
Температура уходящих газов, °C 220 Гидравлическое сопротивление при перепаде t, МПа (кгс/cм²) Не более 0.07 (0.7)
Расход топлива при максимальной нагрузке котла (УГОЛЬ), кг/ч 370 Габаритные размеры котельного блока, длина*ширина*высота, мм 2630*1765*2710
Расход теплоносителя среды, м³/ч 64 Габаритные размеры котла с топкой, длина*ширина*высота, мм 4450*1765*3275
Расход условного топлива, кг/ч 276 Тип котла Водогрейный, Промышленный
Низшая теплота сгорания топлива УГОЛЬ, кКал/кг 5230 Температура воды, °C 70-95, 90-115

Это устройство работает со вспомогательным оборудованием, которое приобретается отдельно. Если вы хотите сразу узнать стоимость всей установки, добавьте заинтересовавшие вас позиции в корзину. Чтобы точно расчитать стоимость доставки до вашего объекта, укажите его адрес в корзине и оправьте нам заявку. Обычно мы отвечаем в течение дня.

Автоматика котла КВм Автоматика котла КВм 1,86 МВт
Тип управляемого оборудования
Котел КВм с ТШПМ
165 540
Дымосос ДН 8 с дв. 15/1500 Дымосос ДН 8 с дв. 15/1500
Производительность, тыс. м³/час
3.6-17
Полное давление, Па
800-2250
203 660
Золоуловитель ЗУ 1,6 Золоуловитель ЗУ 1,6
Применяемость с котлами, МВт
1.5-1.86
Производительность циклона, м³/ч
6700
70 160
Транспортер ТС-2-30 золошлакоудаления Системы шлакозолоудаления
Производительность, т/ч
до 30
Транспортируемый материал
Топливо, уголь, шлак, зола и прочее
1 160 000
Транспортер ТС-2-30 топлива Конвейер топлива
Производительность, т/ч
до 30
Транспортируемый материал
Топливо, уголь
1 210 000
Бункер угля Бункер угля
Цена скоро
появится
Бункер шлака Бункер шлака
Цена скоро
появится
Дробилка ВДП 15 Дробилка ВДП 15
Производительность, т/ч
15
877 160
Об этом товаре еще нет отзывов. Будьте первым!
Оставьте ваш отзыв
Котел КВм с топкой ТШПМ
Промышленные котлы КВм с топкой ТШПМ
Изготовление котла КВм с топкой ТШПМ
Котлы КВм с топкой ТШПМ
Производство котлов КВм с топкой ТШПМ
Топка ТШПМ котла КВм
Промышленный котел КВм с топкой ТШПМ
Изготовление промышленного котла КВм с топкой ТШПМ

Котел КВм с ТШПМ

Котлы КВм с ТШПМ промышленные

Котел КВм с ТШПМ - изготовление

Котлы КВм с ТШПМ

Котлы КВм с ТШПМ - производство

Топка ТШПМ котла КВм

Котел КВм промышленный с топкой ТШПМ

Промышленный котел КВм с ТШПМ - изготовление

Водогрейный котел КВм 1860 кВт с топкой ТШПМ в г Новосибирск. Характеристики:

  • мощность 1.86 МВт, 1860 КВт, 1,60 ГКал;
  • температура 95, максимальная температура 115 градусов
  • давление 0,6 МПа;
  • топка механическая с шурующей планкой ТШПМ;
  • отапливаемая площадь котла от 15700 до 20400 кв м, отапливаемый объем от 47000 до 61000 м3 (в зависимости минимальной температуры в регионе эксплуатации). Проверить или подобрать мощность механического котла с ТШПМ для Новосибирска или любого другого города вы можете по ссылке.
  • устанавливается в котельных административных, производственных зданий, отопительных котельных ЖКХ и блочно модульных котельных.

Устройство и описание механического котла КВм 1860 кВт с ТШПМ-2.0

Конструкция механического котла КВм 1860 кВт с планкой состоит из двух блоков – топки ТШПМ-2.0 и водогрейного котельного блока КВм.

Топочная камера механизированного котла КВм выполнена из стальных труб 57 с вваренной стальной полосой. Горячие газы выходят из топки вверху топочной камеры и поступают в конвективные секции. Секции конвективных пакетов устанавливаются двумя блоками. Горячие газы из котельного блока выходят в задней части сверху.

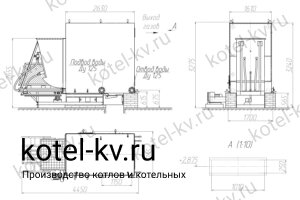

Чертеж котла КВм 1860 кВт с ТШПМ Котел КВм 1860 кВт с ТШПМ чертеж Водогрейный котел КВм мощностью 1860 кВт поставляется в тепловой изоляции выполненной из плиты ПТЭ и полимерного оцинкованного листа. Для очистки конвективных секций в обмуровке предусмотрены лёгкосъёмные люки.

Циркуляция котла обеспечивает быстрый нагрев воды и выход на требуемую мощность. Локальные перегревы отдельных зон поверхностей нагрева исключаются точностью производимых расчетов гидравлики. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

Принцип работы твердотопливного водогрейного котла с ТШПМ

Топливо загружается в бункер топки ТШПМ транспортером топливоподачи ТС-2-30. Из бункера уголь ссыпается на блок решетку топки. Горящее топливо перемещается по блок решетке шурующей планкой. Образующаяся зола и шлак накапливается в задней части топки на поворотных колосниках. При принудительном опрокидывании шлак ссыпается в канал золоудаления и транспортером золы и шлака перемещается за пределы котельной.

Твердое топливо сгорает в топке. Горячие газы омывают трубную систему и нагревают воду. Максимальная температура воды в котле 115 градусов.

Циркуляция воды в котельном агрегате производится циркуляционным насосом. Для восполнения теплоносителя, теряемого при дренировании и в теплосети, производится подпитка подпиточным насосом.

Схема установки котла КВм с золоуловителем Схема установки котла КВм с золоуловителем Для горения топлива вентилятором в топку подается воздух. Дымовые газы проходят трубную систему котельного блока и поступают в газоходы котельной. В газоходах может устанавливаться золоуловитель ЗУ-1.6. Для преодоления сопротивления газоходов и золоуловителя перед дымовой трубой монтируется дымосос ДН 8. Далее газы через дымовую трубу поступают в атмосферу.

Щит управления котла КВм 1860 кВт ограничивает предельно допустимые параметры работы, температуру и давление воды, минимальный расход теплоносителя, поддерживает минимально допустимое разряжение. Автоматика управляет временем движения шурующей планки. Это время настаивается в зависимости от калорийности и фракционного состава топлива, а также температурного графика котельной.

Водно-химический режим водогрейного котла должен быть организован в соответствии с требованиями руководства по эксплуатации и нормативной литературы по тепловым энергоустановкам и тепловым сетям. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Подключение котла КВм 1860 кВт с топкой ТШПМ

Схема подключения котла КВм Схема подключения котла КВм Подключение и монтаж механического котла с шурующей планкой производятся по проекту.

Можно выполнить подключение промышленного котла КВм 1860 кВт ШП по типовой схеме подключения котла завода изготовителя. В зависимости от количества котельных агрегатов, наличия или отсутствия теплообменников существуют различные варианты. Механический отопительный котел на угле КВм 1860 кВт с топкой ТШПМ может быть подключен по схеме подключения, представленной ниже.

Все котельно-вспомогательное оборудование для подключения котла 1860 кВт с ТШПМ в Новосибирске вы можете купить на нашем котельном заводе. Также наш завод оказывает услуги по проектированию, монтажу, шеф монтажу и пуско-наладке котельных в Новосибирске.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований

  • Инструкции по эксплуатации
  • Правил устройства и безопасной эксплуатации водогрейных котлов с температурой нагрева воды не выше 115 °С
  • Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Управление механическим водогрейным котлом КВм 1860 кВт на твердом топливе должно производиться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию водогрейного котла, является предохранительный клапан. Расчет пропускной способности для каждой мощности приведен в паспорте котла.

Гарантии изготовителя

На заводе изготовителе промышленные механический котел на угле КВм 1860 кВт с ТШПМ подвергается гидравлическому испытанию давлением 0,9 МПа (9 кгс/см2).

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования. Срок эксплуатации котла 10 лет.

Механический котел с ТШПМ мощностью 1000 и 2500 кВт всегда есть в наличии на нашем заводе. Производство котлов с ТШПМ под заказ осуществляется в течении 20-30 дней.

Срок эксплуатации водогрейного котла с ТШПМ 10 лет.

Чертежи котла КВм 1860 кВт с ТШПМ
Описание товара

    Купить Котел КВм 1860 кВт с ТШПМ в Новосибирске

    Для получения консультации укажите номер вашего телефона
    Еще больше видео на нашем канале

    Промышленный водогрейный котел КВм 1860 кВт с ТШПМ ( - мощность 1860 кВт; - твердое топливо уголь; - температура 115 градусов; - отапливаемая площадь* от 15700 до 20400 м2; - отапливаемый объем* от 47000 до 61000 м3 (* диапазон для самого холодного и самого теплого региона РФ)); - применение для отопления производства, жилых зданий, цехов, складов, промышленных предприятий.
