Тип циклона
Батарейный циклон БЦ-259-(6х8) в Новосибирске
Цена с НДС за товар
Цена не указана
Условия поставки:
Изготовление под заказ
ТК по России и Казахстану
Безналичный расчет
Батарейный циклон БЦ-259-(6х8) в Новосибирске состоит из параллельно установленных чугунных элементов в количестве 48 шт, применяется в котельных для очистки воздуха от неслипающихся и неволокнистых пылевых частиц образующихся при сжигании твердого топлива в водогрейных и паровых котлах.
Технические характеристики
Дополнительно потребуются
Запасные части
Отзывы
| Тип циклона | Батарейный циклон, Циклон БЦ 259 | Допустимая температура газов на входе до, °С | 400 |
|---|---|---|---|
| Марка циклона | Циклон БЦ-259-(6×8) | Габаритные размеры, длина*ширина*высота, мм | 4000*2770*5160 |
| Внутренний диаметр циклонного элемента, мм | 259 | Масса, кг | 8610 |
| Количество элементов, шт | 48 | Применяемость с котлами, т/ч | паропроизводительность 15 т/ч |
| Степень очистки газов, % | 90 |
Это устройство работает со вспомогательным оборудованием, которое приобретается отдельно. Если вы хотите сразу узнать стоимость всей установки, добавьте заинтересовавшие вас позиции в корзину. Чтобы точно расчитать стоимость доставки до вашего объекта, укажите его адрес в корзине и оправьте нам заявку. Обычно мы отвечаем в течение дня.
Производительность, т/ч
до 30
Транспортируемый материал
Топливо, уголь, шлак, зола и прочее
1 210 000
Производительность, т/ч
до 30
Транспортируемый материал
Топливо, уголь, шлак, зола и прочее
1 160 000
Производительность, т/ч
до 30
Транспортируемый материал
Топливо, уголь, шлак, зола и прочее
1 210 000
Производительность, т/ч
до 30
Транспортируемый материал
Топливо, уголь, шлак, зола и прочее
1 210 000
Об этом товаре еще нет отзывов. Будьте первым!
Циклон БЦ 259
Батарейный циклон БЦ 259
Групповой батарейный циклон БЦ 259
Циклон БЦ 259 конструкция
Циклон батарейного типа БЦ 259
Батарейные циклоны БЦ-259-(6×8) в Новосибирске
Батарейные циклоны БЦ-259-(6×8) используются как золоуловители для очистки воздуха от неслипающихся и неволокнистых пылевых частиц образующихся при сжигании твердого топлива в водогрейных и паровых котлах. Модели представленные на нашем сайте комплектуются из 48 параллельно установленных циклонных элементов.
Условное обозначение
- БЦ-259-(6×8):
- БЦ - батарейный циклон;
- 259 - диаметр циклонного элемента;
- 6 - количество секций;
- 8 - число рядов;
- (6×8) - количество элементов в секции.
Конструкция циклона БЦ-259-(6×8)
Конструктивно циклон БЦ-259-(6×8) состоит из следующих основных частей:
- элементы пылеуловителя;
- трубная доска;
- кожух;
- верхняя панель;
- фланцы;
- шибер;
- бункер - накопитель.
Батарейные циклоны БЦ-259-(6×8) представляют собой пылеулавливающие аппараты, состоящие из большого количества параллельно установленных элементов. Элементы объеденины в одном корпусе и имеют общие подвод и отвод газов, а также сборный бункер.
Корпус циклона БЦ-259-(6×8) выполняется из несколько параллельно работающих секций. При небольших нагрузках сохранение оптимальной скорости движения газов в элементах осуществляется путем отключения нескольких секций с помощью шибера. За счет перетока запыленного воздушного потока из одних элементов в другие через пылевой бункер секционирование уменьшает возможность ухудшения степени очистки. На крышке устанавливается предохранительный клапан.
Циклон батарейный БЦ-259-(6×8) принцип работы
Запыленный газ равномерным потоком направляется в секции агрегата. С помощью лопаток завихрителя запыленный газ отделяется от общего потока и поступает в элементы. Золовые частицы спускаются по стенкам аппарата в пылевой бункер. Очищенный от золы воздушный поток устремляется в центр агрегата, где спирально-вихревое движение газов образует зону пониженного давления. Очищенный воздух двигаясь в противоположную сторону направляется в выхлопную трубу элемента. Из выхлопных труб очищенный от пыли воздух через дымосос отправляется в атмосферу.
Технические характеристики
| Марка | Наименование элемента | Количество элементов в изделии | Максимальный расход газа, м3/с |
|---|---|---|---|
| БЦ-259-(6×8) | Т 323.01.01.000 | 9 | 8.88 |
| Т 323.01.01-01 | 9 | ||
| Т 323.01.01-02 | 15 | ||
| Т 323.01.01-03 | 15 |
Монтаж
- агрегат устанавливается по газовому тракту перед дымососом;
- для того чтобы избежать резкие перепады температуры, в результате которой образуется конденсат, пылеуловитель рекомендуется устанавливать внутри помещения;
- при установке пылеулавливающего устройства обеспечивается беспрепятственная выгрузка золы из бункера;
- при монтаже газового тракта не допускаются резкие перегибы газоходов, резкие сужения или расширения, что ведет к существенным искажениям пылегазового потока, образованию завалов и возрастанию аэродинамического сопротивления газового тракта;
- при размещении золоуловителя вне помещения необходимо провести теплоизоляцию корпуса и бункера-накопителя.
Купить батарейный циклон БЦ-259-(6×8)
Для того чтобы купить циклон батарейный БЦ-259-(6×8) в Новосибирске, вы можете сделать заявку в отдел сбыта по телефону 8 (800) 551-70-98, либо оформить заявку через наш сайт. Наши менеджеры дадут консультацию по подбору оборудования и рассчитают стоимость доставки оборудования до вашего региона и населенного пункта.

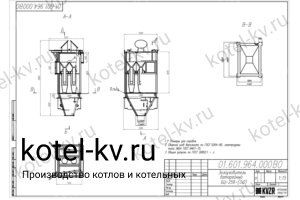

Чертежи батарейного циклона БЦ-259-(6х8)
Описание товара
Купить Батарейный циклон БЦ-259-(6х8) в Новосибирске
Для получения консультации укажите номер вашего телефона
Еще больше видео на нашем канале
Батарейные циклоны БЦ-259-(6×8) используются как золоуловители для очистки воздуха от неслипающихся и неволокнистых пылевых частиц образующихся при сжигании твердого топлива в водогрейных и паровых котлах. Модели представленные на нашем сайте комплектуются из 48 параллельно установленных циклонных элементов.
