Котел 300 КВт твердотопливный в Новосибирске

Водогрейный котел 300 КВт твердотопливный

Основные технические характеристики:

• мощность 300 КВт, 0,3 МВт, 0,3 ГКал;
• температура нагрева воды 95 градусов, максимальная температура воды 115 град;
• топливо – твердое, каменные и бурые угли;
• давление не более 0,3 МПа;
• отапливаемый объем от 6900 до 10000 м3 (в зависимости максимальной температуры в регионе эксплуатации). Проверить или подобрать мощность котла в Новосибирске для вашего объекта вы можете по ссылке.
• устанавливается в котельных административных, производственных зданий, отопительных котельных ЖКХ, блочно модульных котельных

Купить твердотопливный котел 300 КВт, цена от 402000 в Новосибирске с доставкой

На сайте нашего завода вы можете выбрать и купить твердотопливный котел 300 КВт для отопительной или производственной котельной. В каталоге завода представлено более 6 моделей данной мощности. В карточках моделей котлов, вы можете найти подробное описание, цены, схемы подключения, комплектацию и вспомогательное оборудование.

Описание и устройство котла 300 КВт на твердом топливе

Водогрейный котел 300 КВт твердотопливный - стальной, вертикальный, водотрубный, напольный, в легкой обмуровке полной заводской готовности, с ручной подачей топлива, работающий на твердом топливе - каменный и бурый уголь. Материал изготовления трубной части - стальная труба сталь 10 или 20. Система элементов котла работающих под давлением состоит из радиационной и конвективной поверхностей нагрева. Радиационная поверхность нагрева образуется двумя боковыми, передним (фронтовым) и задним экранами. Проем для подачи топлива выполнен на фронтовой панели. Конвективная поверхность нагрева выполнена из параллельно установленных в шахматном порядке труб.

Схема движения потока воздуха

Циркуляция воды в котле организована по многоходовой схеме. Для выпуска воздуха при заполнении котла водой в верхней части котла установлен штуцер с вентилем (краном шаровым) Ду 15. Для продувки и дренажа котла в нижней части котла установлен дренажный штуцер с вентилем (краном шаровым) Ду 20.

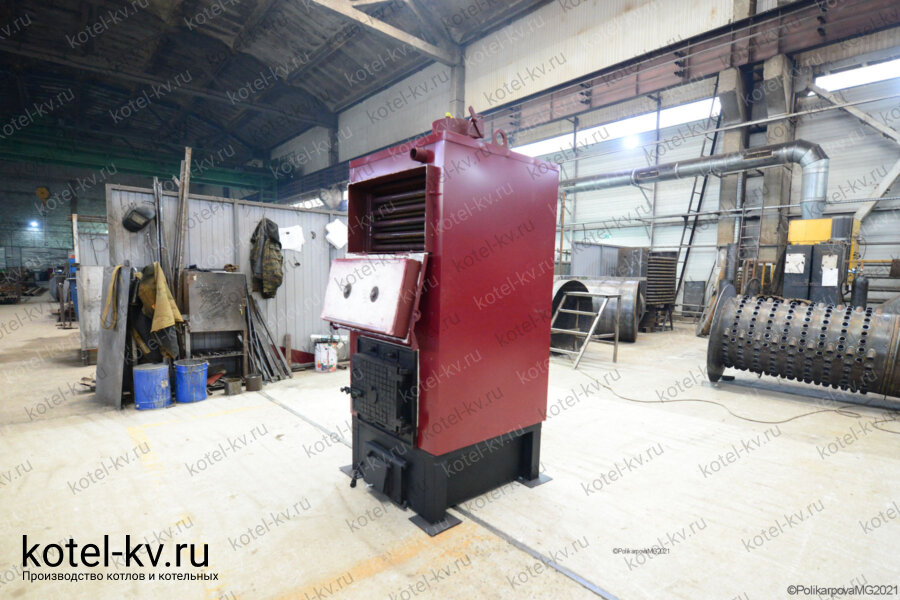

Снаружи устанавливается каркас, на котором крепится обмуровка. Обмуровка выполняется из теплоизоляционного материала и защитной обшивки из полимерного листа. В обмуровке имеется дверь для очистки поверхностей нагрева от отложений в процессе эксплуатации.

Подвод воздуха в водогрейный твердотопливный котел 300 кВт, на горение осуществляется в топку под слоевую решетку принудительно при помощи дутьевого вентилятора, регулирование расхода воздуха проводится шибером. Загрузка топлива осуществляется с фронта котла через топочную дверь вручную. Образующиеся в топочной камере дымовые газы выходят из топочной камеры через расположенную над топкой конвективную ступень теплообмена и двигаясь вверх выводятся в выходное окно на потолке котла.

Сверху котла стоит поворотный шибер для регулировки тяги в газоходе. Сразу на котельный блок может быть установлена дымовая труба диаметром 300 и высотой 10 метров. С помощью шиберов угольный котел 300 КВт легко регулируется по мощности в процессе эксплуатации. Подробная инструкция как выводить оборудование на мощность и затем регулировать ее представлена в паспорте и руководстве по эксплуатации.

Для долгой и надежной работы трубного котла 300 КВт на твердом топливе вам потребуется только правильно подобрать и смонтировать вспомогательное оборудование – насосы, автоматику  и дымовую трубу, а затем регулярно производить очистку внутренних и внешних поверхностей нагрева.

Монтаж и установка котла на твердом топливе 300 КВт

Твердотопливный промышленный котел 300 кВт с колосниками для котельной поставляется двумя блоками максимальной заводской готовности. Топка устанавливается в котельной на специально подготовленную ровную поверхность и закрепляется анкерными болтами.

Схема установки дымовой трубы на котел

На топку устанавливается котельный блок.

Смонтированный котел подсоединяется по воде, воздуху и газам, монтируется вся запорная арматура на подводящем и отводящих трубопроводах, на дренажах и воздушниках, предохранительные устройства (предохранительные клапана) и измерительные приборы.

Вентилятор и воздуховод для подачи воздуха на горение с шибером, поставляемый в комплекте, устанавливается по месту на монтаже в соответствии с планом расстановки оборудования по проекту котельной. Врезается подающий воздуховод в топочный короб под слоевой решеткой по месту исходя из особенностей расстановки оборудования.

Возможно также газоход вывести за пределы котельной и дымовую трубу установить снаружи здания. После полного монтажа необходимо произвести гидравлическое испытание котла давлением не более 1,5 Рраб.

Принцип работы водогрейного котла 300 К твердотопливного

Перед пуском котла в работу необходимо произвести ревизию тепловых сетей. Устранить утечки и произвести промывку теплосети. Загрузка каменного и бурого угля осуществляется с фронта через топочную дверь вручную. Распределение свежего топлива по топочной решетке должно быть равномерным. Регулирование расхода воздуха и тяги проводится шиберами.

Тепловая нагрузка котла может варьироваться в пределах 50 – 100% от номинальной мощности котла. Производительность котла 300 КВт регулируется путем изменения количества твердого топлива, подаваемого в топку на горение и количества подаваемого на горение воздуха.

Схема установки дымовой трубы снаружи здания

Для обеспечения надёжной работы, расход воды через котел и давление воды должны четко соответствовать параметрам, указанным в паспорте.

Для предотвращения конденсации водяных паров из дымовых газов и как следствие налипание золовых частиц на конвективную поверхность нагрева, рекомендуется держать температуру воды на входе в котел при работе на пониженной нагрузке выше 55 °C. В случае снижения разряжения в топочной камере и ухудшения тяги следует произвести остановку котла для проведения работ по прочистке газоходов котла и дымовой трубы от осевшей золы и сажи.

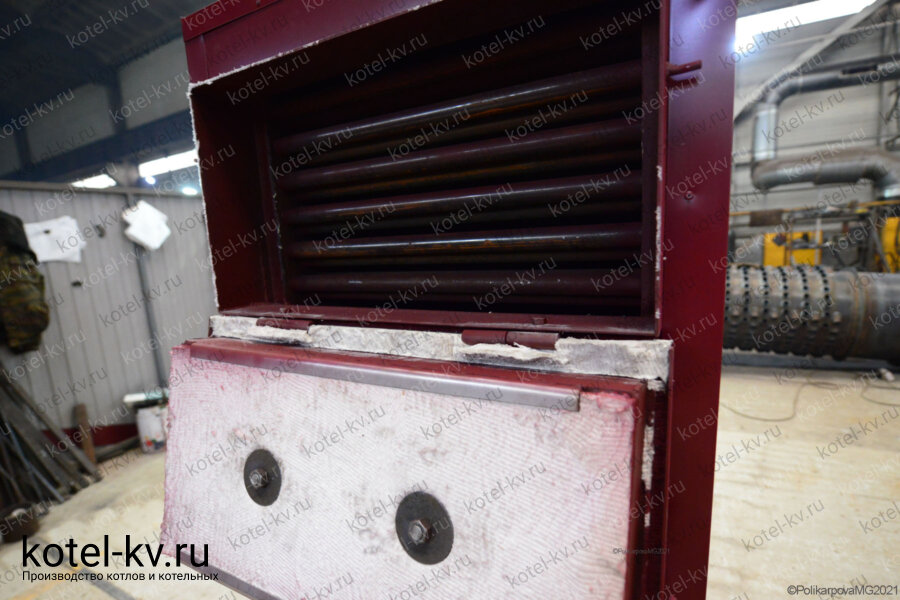

Для очистки конвективной части котла необходимо открыть дверку-люк конвективной части. Очистку осуществлять путем механическим способом при помощи скребков, либо обдувкой сжатым воздухом при помощи компрессора до полной очистки поверхностей нагрева. Более подробная информация содержится в паспорте и инструкции по монтажу и эксплуатации угольного котла  300 КВт.

Схема подключения котла 300 КВт в котельной

Подключение и монтаж отопительного котла 300 КВт К в Новосибирске производятся по проекту.

Схема подключения твердотопливного котла без дымососа на самотяге

В зависимости от количества котельных агрегатов, наличия или отсутствия теплообменников существуют различные варианты схем подключения котла.

На рисунке приведен один из вариантов схемы подключения и обвязки котла на твердом топливе 300 КВт в отопительной котельной.

Все котельно-вспомогательное оборудование для подключения котла 300 КВт в Новосибирске вы можете купить на нашем котельном заводе, базовая комплектация входящая в стоимость включает в себя вентилятор, чугунные колосники, клапаны предохранительные, КИП и запорную арматуру в пределах блока. Также наш завод оказывает услуги по проектированию, монтажу, шеф монтажу и пуско-наладке котельных.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований

• Инструкции по эксплуатации
• Правил устройства и безопасной эксплуатации водогрейных котлов с температурой нагрева воды не выше 115 °С
• Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Водогрейный твердотопливный котел 300 КВт должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию водогрейного котла, является предохранительный клапан. Расчет пропускной способности для каждой мощности приведен в паспорте котла.

Необходимые условия монтажа и эксплуатации котла 300 КВт представлены в паспорте и руководстве по эксплуатации.

Гарантии изготовителя

На заводе изготовителе производственный котел 300 КВт на твердом топливе подвергается гидравлическому испытанию давлением 0,9 МПа (9 кгс/см2).

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Срок эксплуатации твердотопливного котла 10 лет.
